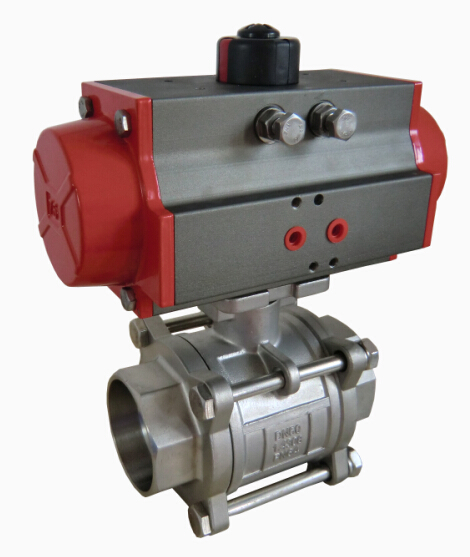

气动调节二通螺纹球阀
■ 产品概述
本公司经营的经瑞牌内螺纹电动球阀采用角行程电动执行器及内螺纹球阀组成，适用于两位切断、调节的场合。内螺纹电动球阀阀体与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
■ 执行器特点
执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
■ 主要技术参数
● 阀体
|
阀体形式 |
内螺纹精铸阀体 |
|
公称通径 |
DN6～100mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
连接形式 |
管螺纹(G)、锥螺纹(NPT) |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压帽拧紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
● 阀内件
● 执行机构
|
执行器型号 |
JRV、3810R、JRQ、HQ、电动执行机构 |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
■ 主要阀体结构图
|
|
|
|
三片式电动球阀(阀体) |
二片式电动球阀(阀体) |
■ 主要零件材料
|
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
2 |
阀座 |
PEFE、PPL、304、316 |
|
3 |
球体 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金属石墨缠绕垫片 |
|
5 |
右阀体(中阀体) |
WCB、CF8、CF8M、CF3M |
|
6 |
阀杆 |
2Cr13304、316、316L |
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
■ 主要性能指标
|
公称通径DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允许压差(MPa) |
≤公称压力 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1% |
■ 主要性能参数
|
试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
■ 主要外形及连接尺寸
|
公称通径 |
内螺纹连接 |
|
mm |
inch |
D |
L |
H |
G |
A |
重量(Kg) |
|
10 |
3/8 |
10 |
60 |
57 |
3/8″ |
95 |
0.34 |
|
15 |
1/2 |
15 |
75 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
20 |
80 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
11/4 |
32 |
110 |
85 |
11/4″ |
140 |
1.9 |
|
40 |
11/2 |
38 |
125 |
100 |
11/2″ |
180 |
2.7 |
|
50 |
2 |
50 |
144 |
110 |
2″ |
180 |
3.9 |
|
65 |
21/2 |
64 |
186 |
130 |
21/2″ |
200 |
7.1 |
|
80 |
3 |
78 |
206 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
98 |
240 |
170 |
4″ |
250 |
20.5 |
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
