JRHTS单座气动调节阀
概述
JRHTS单座气动调节阀是CV3000系列产品之一。
JRHTS单座气动调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92标准。
技术参数和性能
■阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
32、40、50、65、80、100、125、150、200、250mm |
|
公称压力 |
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa |
|
连接方式 |
法兰连接密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa）、JB/T79.2-94(PN4.0、6.4MPa）、、HG20596-97、HG20618-97等 |
|
焊接连接 |
嵌接焊SW（40-50mm） 对接焊BW（65-200mm） |
|
材料 |
铸钢(ZG230-450)、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）钛、哈氏合金等耐腐蚀合金 |
|
上阀盖 |
常温型（P） |
-17 ~ +230℃ |
|
伸长I型（EI） |
-45 ~ -17℃ +230 ~+566℃ |
|
伸长II型（EII） |
-100 ~ -45℃ |
|
伸长III型（III） |
-196 ~ -100℃ |
|
注：工作温度不准超过各种材料的允许范围。 |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
■阀内组件
|
阀芯型式 |
单座套筒式柱塞型阀芯 |
|
流量特性 |
高容量流量特性，参考图1 |
金属阀座 |
等百分比特性（%C）和线性特性（LC） |
|
软阀座 |
等百分比特性（%T）和线性特性（LT） |
|
高精度流量特性，参考图2 |
金属阀座 |
等百分比特性（%CF）和线性特性（LCF） |
|
软阀座 |
等百分比特性（%TF）和线性特性（LTF） |
|
注：关于聚四氟乙烯阀座的工作温度和压差，请参考图3 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
注：司太莱堆焊的适用范围，参考图4 |
■执行机构
|
型式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型） |
|
供气压力 |
140~400KPa（HA型）、400~500KPa（VA6、VP型） |
|
气源接口 |
RC1/4＂（HA、VA型）、G3/8、1/2＂（VP型） |
|
环境温度 |
-30~+70℃ |
■阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
■附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■性能
|
泄漏量 |
金属阀座 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
软阀座 |
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级 |
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3% |
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
不带定位器 |
小于全行程的±3% |
|
注：采用标准的V型聚四氟乙烯填料 |
|
可调范围 |
50：1 |
■Cv值和行程
1、高容量阀芯（%C、LC、%T、LT）
|
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
阀座直径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
额定Cv值 |
20 |
30 |
50 |
85 |
125 |
200 |
320 |
420 |
700 |
820 |
|
额定行程 |
25 |
38 |
50 |
75 |
100 |
2、高精度流量特性阀芯（%CF、LCF、%TF、LTF）
|
公称通径 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
80 |
100 |
125 |
100 |
125 |
150 |
125 |
150 |
200 |
|
额定Cv值 |
10 |
17 |
10 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
175 |
99 |
175 |
275 |
175 |
275 |
360 |
275 |
360 |
640 |
|
额定行程 |
25 |
38 |
50 |
75 |
■流量特性
典型的流量特性曲线
注：1、空化和闪蒸或者水的温度超过100℃过热场合，那座用9Cr18硬化不锈钢。
2、空化、闪蒸、禁油及常处于关闭状态下的调节阀，不管工作温度和压差多大，建议堆 焊司太莱合金。

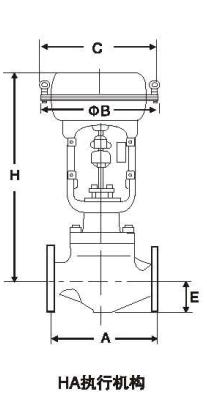

■外形尺寸
|
公称通径 |
执行机构 |
H |
C |
ΦB |
E |
|
常温型（P） |
伸长I型
（EI） |
伸长II型
（EII） |
伸长III型
（EIII） |
|
32 |
HA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
70 |
|
HA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
40 |
HA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
70 |
|
HA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
50 |
HA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
80 |
|
HA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
|
65 |
HA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
HA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
|
HA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
|
80 |
HA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
HA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
|
HA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
|
100 |
HA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
HA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
|
HA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
|
VA6R |
1160 |
1375 |
1560 |
1790 |
― |
445 |
|
VP5 |
940 |
1155 |
1340 |
1570 |
― |
345 |
|
125 |
HA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
146 |
|
HA4D、R |
935 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
VA6R |
1220 |
1480 |
1720 |
1850 |
― |
445 |
|
VP5 |
1000 |
1260 |
1500 |
1630 |
― |
345 |
|
VP6 |
1210 |
1470 |
1710 |
1840 |
― |
445 |
|
VP7 |
1290 |
1550 |
1790 |
1920 |
― |
545 |
|
150 |
HA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
|
HA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
VA6R |
1220 |
1480 |
1720 |
1850 |
― |
445 |
|
VP5 |
1000 |
1260 |
1500 |
1630 |
― |
345 |
|
VP6 |
1210 |
1470 |
1710 |
1840 |
― |
445 |
|
VP7 |
1290 |
1550 |
1790 |
1920 |
― |
545 |
|
200 |
HA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
|
VP5 |
1165 |
1425 |
1665 |
1795 |
― |
345 |
|
VP6 |
1375 |
1635 |
1875 |
2005 |
― |
445 |
|
VP7 |
1455 |
1715 |
1955 |
2085 |
― |
545 |
|
250 |
HA5D、R |
1595 |
1910 |
|
|
520 |
470 |
305 |
|
VP6 |
1340 |
1650 |
|
|
― |
445 |
|
VP7 |
1350 |
1670 |
|
|
― |
545 |
