气动偏心法兰蝶阀
技术参数
气缸选配： JERAY系列、BITORQ系列
气缸形式： 双作用 单作用（弹簧复位式）环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器： 也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀： 双作用选二位五通、单作用选二位三通（普通型、防爆型，多种电压可选）
三联件： 可对气源稳压、过滤、气缸加润滑油
手轮机构： 转动手轮机构，可实现手动开、关阀
电气定位器： 输入4～20mA信号,实现阀门调节功能（普通型、防爆型可选）
备注: 气缸参数请另参考所选配的气动执行器资料.
蝶阀标准规范
设计制造验收：ISO 10631—1991
阀门结构长度：ISO 5752—1988
阀门法兰连接：ISO 7005.2
阀门 检验：ISO/DIN 5208—1987
驱动装置连接： ISO/DIN 5211—1982
蝶阀参数：
公称压力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa
连接方式：法兰连接
阀体材质：铸钢、不锈钢
阀板材质：铸钢,不锈钢（304、316、316L）
密封材料：聚四氟乙烯PTFE,硬密封(合金)
阀 杆：碳钢镀镍磷、416/304/316
详细介绍：

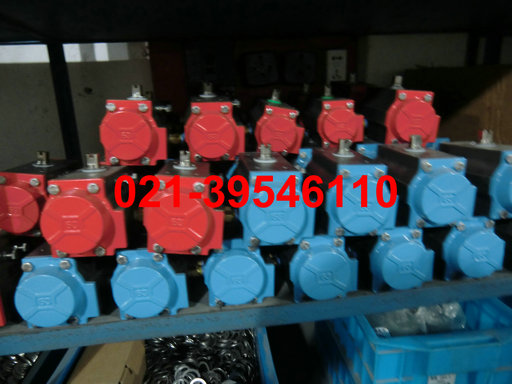

★ 气动执行器表面经硬质阳极氧化处理，齿轮齿条结构，
★ 有开关两个位置+/-5°行程调节，NAMUR标准气源接口，可与电磁阀直接连接
★ 正常使用寿命可达100万次
★ 阀体、阀板、阀轴采用三偏心,减少扭距
★ 采用三偏心结构，阀板与阀座几乎没有摩擦
★ 阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
★ 密封不受介质高、低温的影响
★ 四大系列连接方式可适用于所有的末端连接
★ 适用介质：气体、水、粉体及油类等
蝶阀应用
一、通用要求
1、气动阀规格及类别，应符合管道设计文件的要求。
2、气动阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
3、气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
4、气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
5、气动阀门标质
6、阀体材质，应以球墨铸铁为主，并注明牌号及铸铁实际的物理化学检测数据。
7、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
8、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
9、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
用途：
阀体采用了三偏心多层次金属密封结构，精密得阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
